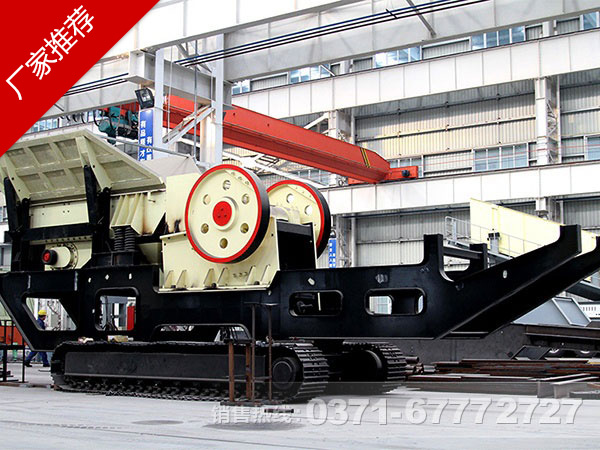

液壓控制系統——履帶式移動破碎站配件

液壓控制系統是履帶式移動破碎站的核心組成，是河南紅星經過試驗和實踐進行設計開發的，它的主要作用是是以電機提供動力基礎，使用液壓泵將機械能轉化為壓力，推動液壓油。通過控制各種閥門改變液壓油的流向，從而推動液壓缸做出不同行程、不同方向的動作，完成設備不同的動作需要，是履帶式移動破碎站行走的“心臟”。

性能優點

1.可以在運行過程中實現大范圍的無級調速。

2.便于實現自動工作循環和自動過載保護。

3.采用液壓傳動可實現無間隙傳動，運動平穩。

4.在同等輸出功率下，液壓傳動裝置的體積小、重量輕、運動慣量小、動態性能好。

5.由于一般采用油作為傳動介質，因此液壓元件有自我潤滑作用，有較長的使用壽命。

設計優勢

1.液壓系統的調速裝置采用了比例閥調速，比例閥強大性能是可以讓行走機械在復雜的場地平穩行走和平穩停止，避免了行走機械在行走遇到外力慣性的時候出現側翻或者重心不穩導致的翻車現象。

2.液壓油路系統包括了主控油路板、插裝壓力閥，插裝流量閥，插裝電磁閥，插裝方向閥，比例壓力閥，比例流量閥，疊加閥等，設計包含的各種閥塊和管路是經過上百次試驗和改良成型的，通過各種閥塊的組合運行讓整個行走系統運行更加順暢。

3.動力油泵方面采用的雙聯泵，由發動機直接驅動油泵產生壓力，安全方面還采用高壓防爆油泵。
